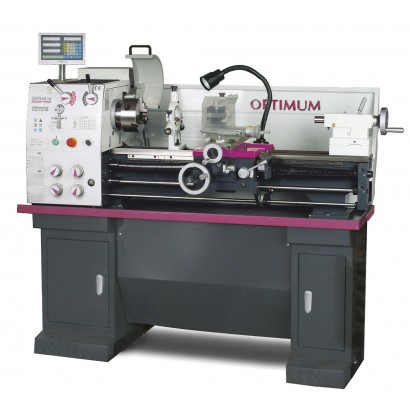

Tour à métaux Optimum D 320 x 920 DPA
Référence: 3400923DPA
- Description du produit
Tour à métaux entièrement équipé avec vis mère et barre de chariotage, boîtes d'avances et de vitesses lubrifiées par bain d'huile. Modèle DPA livré de série avec un afficheur digital et des règles de visualisation sur les 3 axes
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d´attachement rapide DIN ISO 702-2 Nr.4 (Camlock D1 - 4)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte mécanique 9 vitesses, 2 plages de vitesses (18 vitesses au total)
- Boîte d´avances souple, pignons trempés et lubrifiés par bain d´huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d´huile
- Décalage latéral de la poupée mobile de ± 10 mm pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Système électrique Siemens, sectionneur au moteur, arrêt d´urgence "coup de poing"
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère
- Appareil à retomber dans le pas
- Lampe halogène de série
- Mandrins, plateau de broche, lunettes et socle de série

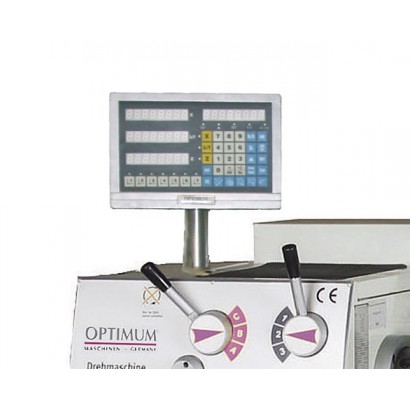

- Livré de série avec un afficheur digital et des règles de visualisation sur les 3 axes
- Fabrication selon les normes DIN 8606 (normes outillage)
- Un excellent rapport qualité/prix
Accessoires de série

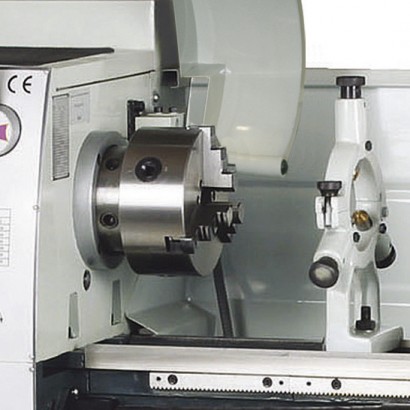

- Mandrin 3 mors Ø 160 mm
- Mandrin 4 mors indépendants Ø 200 mm
- Plateau de broche Ø 250 mm
- Pointe tournante CM 3
- Lunette fixe jusqu'au Ø 70 mm
- Lunette à suivre jusqu'au Ø 50 mm
- Bac à copeaux
- Socle de machine (à monter)
- Carter arrière (à monter)
- Carter de mandrin asservi

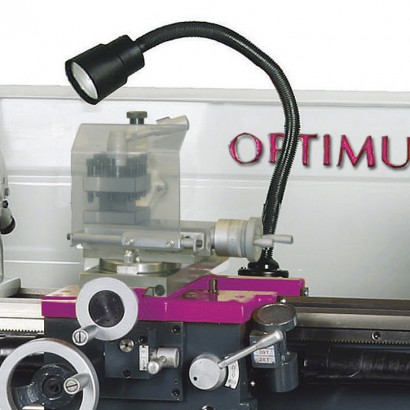

- Lampe de travail halogène
- Appareil à retomber dans le pas
- Tourelle 4 positions
- Kit de pignons d'avances
- Clefs de service
Tableau technique
- Puissance moteur 1.5 kW ~ 50 Hz
- Hauteur de pointes 160 mm
- Entrepointes 920 mm
- Diamètre usinable max. 320 mm
- Diamètre max. au-dessus du chariot 190 mm
- Diamètre max. sous le banc rompu 430 mm
- Longueur du banc rompu 230 mm
- Largeur de banc 181 mm
- Vitesse de broche 65 - 1800 T/min.
- Nombre de vitesses 18
- Cône Morse de broche CM 5
- Attachement de broche Camlock DIN ISO 702.2 Nr.4 (D1-4)
- Alésage de broche Ø 38 mm
- Course du chariot supérieur 85 mm
- Course du chariot transversal 162 mm
- Cône Morse de poupée mobile CM 3
- Course du fourreau de poupée mobile 100 mm
- Avances longitudinales 0.052 à 1.392 mm/T. , 32 avances
- Avances transversales 0.014 à 0.380 mm/T. , 32 avances
- Filetage métrique 0.4 à 7 mm , 26 pas
- Filets au pouce 56
