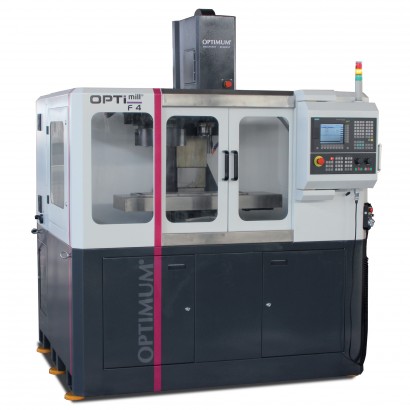

Fraiseuse à commande numérique Optimum F 4
Référence: 3500430
- Description du produit
Fraiseuse CN avec changeur 8 outils et commande SIEMENS Control 808 D
- Guides linéaires sur tous les axes
- Tous les axes équipés de vis à billes haute qualité
- Table croisée haute précision avec 3 rainures en "T"
- Bâti grande rigidité, sans torsion
- Système d´arrosage intégré
- Servo moteur sur tous les axes
- Panneau de commande orientable
- Changeur 8 outils type caroussel
- Cartérisation complète avec panneaux en Macrolon permettant une parfaite visibilité durant le travail
- Sinumerik 808 D sur PC offert (Computer Interface pour le téléchargement)
- Commande Sinumerik 808 D (en anglais)
- Garantie 2 ans incluse
- Colonne lumineuse et lubrification centralisée de série
- Mise en service et formation fortement conseillées, nous consulter
SIEMENS Sinumérik 808 D :
- Utilisation simple et intuitive
- Interface utilisateur Sinumerik Operate Basic avec guide de départ. Sinumerik permettant l'installation de la machine pas-à-pas
- Ecran couleur 7.5" LCD
- 80 bit Nano
- Sinumerik MDynamics (Look ahead, Advanced surface, ...)
- Rapide Cycle de paramètre (cycle 832)
- Programmation DIN / ISO
- Calculateur de contour
- Aide en ligne
- Interpolation 3 axes max.
- Permutation Métrique/inch
- Programme GUIDE BASIC
- Capacité mémoire 1.25 MB (extension via la prise USB)
Equipement standard :
- Clefs de service
- CD Tool box Siemens
- Câble de transfert de données pour PC
Tableau technique
- Puissance totale 8.5 kW 400 V ~ 50 Hz
- Puissance moteur 2.2 kW
- Couple 14 Nm
- Puissance système d'arrosage 95 W
- Attachement de broche ISO 30 / BT 30
- Diamètre de surfaçage max. Ø 65 mm
- Capacité de fraisage en bout max. Ø 30 mm
- Précision de positionnement ± 0.015 mm
- Précision de répétition ± 0.015 mm
- Vitesse d'avance sur l'axe Z 10000 mm/min.
- Couple sur l'axe Z 5 Nm
- Magasin d'outils 8 outils (caroussel)
- Diam. max. d'outil 70 mm
- Vitesse de changement d'outil 8 sec.
- Poids d'outil max. 6 kg
- Vitesse de broche 50 à 9000 T/min.
- Course de l'axe Z 300 mm
- Dimensions de la table croisée (L x l) 690 x 210 mm
- Distance broche - table croisée 90 - 390 mm
- Course de l'axe Y 200 mm
- Vitesse d'avance sur l'axe Y 10000 mm/min.
- Couple sur l'axe Y 5 Nm
- Course de l'axe X 310 mm
- Vitesse d'avance sur l'axe X 10000 mm/min.
- Couple sur l'axe X 3.3 Nm
- Rainures en "T" 16 mm
- Nombre de rainures 3
