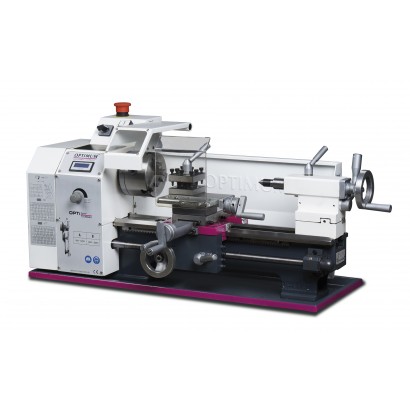

Tour à métaux Optimum TU 2004 V
Référence: 3420310
- Description du produit
Tour compact, puissant, avec variateur de vitesses haute qualité. Equipé de série d'un tachymètre avec écran rétro-éclairé
- Banc prismatique en fonte massive, trempé et rectifié avec précision (HRC 42-52)
- Nez de broche rectifié (DIN 6350)
- Précision de rotation du nez de broche < à 0.009 mm
- Machine de haute précision
- Variateur de vitesse haute qualité

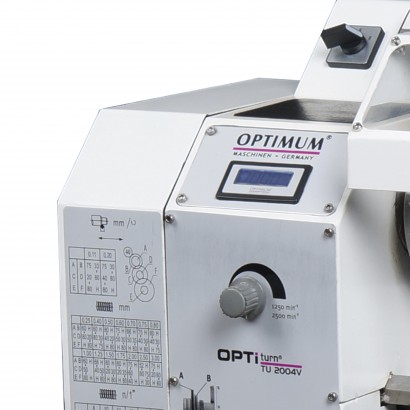

- Tachymètre digital avec écran retro-éclairé
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande
- Bouton d´arrêt d´urgence basse tension
- Equipé de 3 chariots : longitudinal, transversal et supérieur
- Chariots et glissières rectifiés avec précision
- Carter de mandrin asservi électriquement
- Rattrapage de jeux sur tous les mouvements
- Rattrapage du jeu de broche
- Vis mère montée sur paliers
- Avance automatique longitudinale
- Equipé d´une vis mère pour les opérations de filetage et d´avance longitudinale automatique

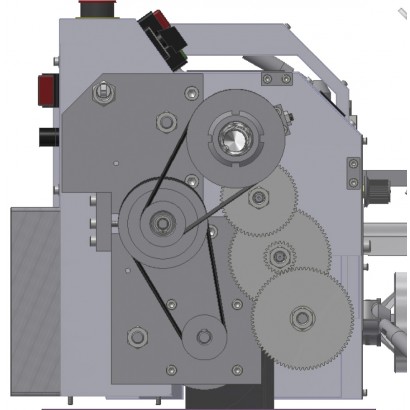

- Nombreuses possibilités de filetage grâce aux pignons acier fournis de série
- Décalage de la poupée mobile ± 2.5 mm pour le tournage conique long
- Verniers gradués avec remise à zéro sur tous les mouvements
- Produit aux normes DIN 8606 (normes outillage)
- Certificat de contrôle
Tableau technique
- Vitesse de broche 150 à 2500 T/min.
- Puissance moteur 600 W 230 V ~ 50 Hz
- Hauteur de pointes 100 mm
- Entrepointes 300 mm
- Diamètre usinable max. 200 mm
- Diamètre max. au-dessus du chariot 110 mm
- Largeur de banc 100 mm
- Vitesse de broche 150 à 2500 T/min
- Plage de vitesses 2, par variateur
- Cône Morse de broche CM 3
- Alésage de broche Ø 21 mm
- Alésage du mandrin 3 mors Ø 20 mm
- Course du chariot supérieur 55 mm
- Course du chariot transversal 75 mm
- Cône Morse de poupée mobile CM 2
- Course du fourreau de poupée mobile 65 mm
- Avances longitudinales 0.1 à 0.2 mm/T.
- Filetage métrique 0.4 à 3.5 mm/T. , 14 pas
- Filets au pouce 44 à 8 TPI , 12 pas
- Capacité max. de la tourelle 12 mm

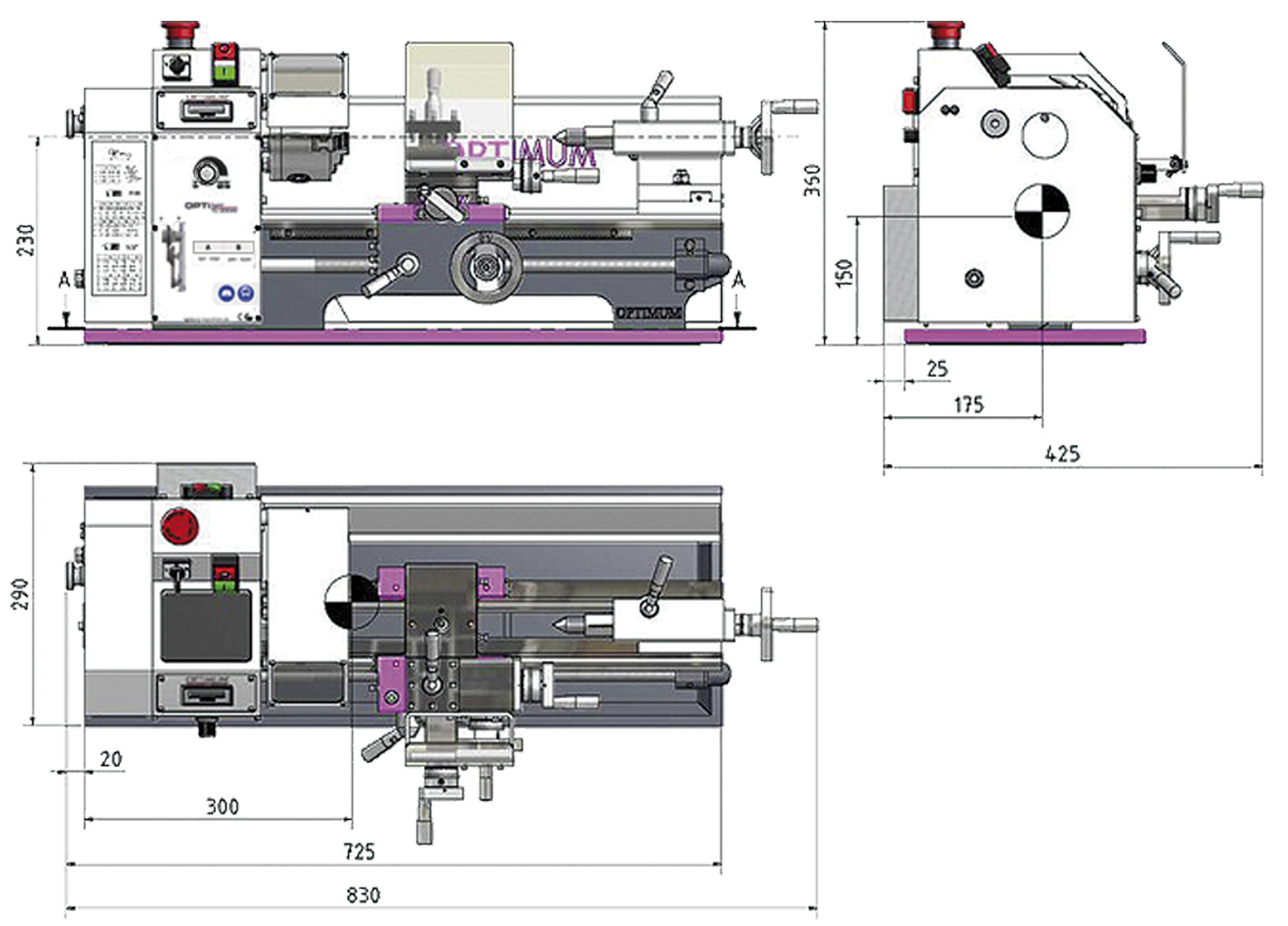

- Dimensions (L x l x h) 830 x 425 x 360 mm
- Poids net (brut) 61 kg (76 kg)
- Accessoires de série Mandrin 3 mors Ø 100 mm, pointes fixe CM2 et CM3, carter arrière, Carter de mandrin asservi, Bac à copeaux, tourelle 4 positions, pignons de filetage acier, clefs de service et manuel, certificat de tolérances
